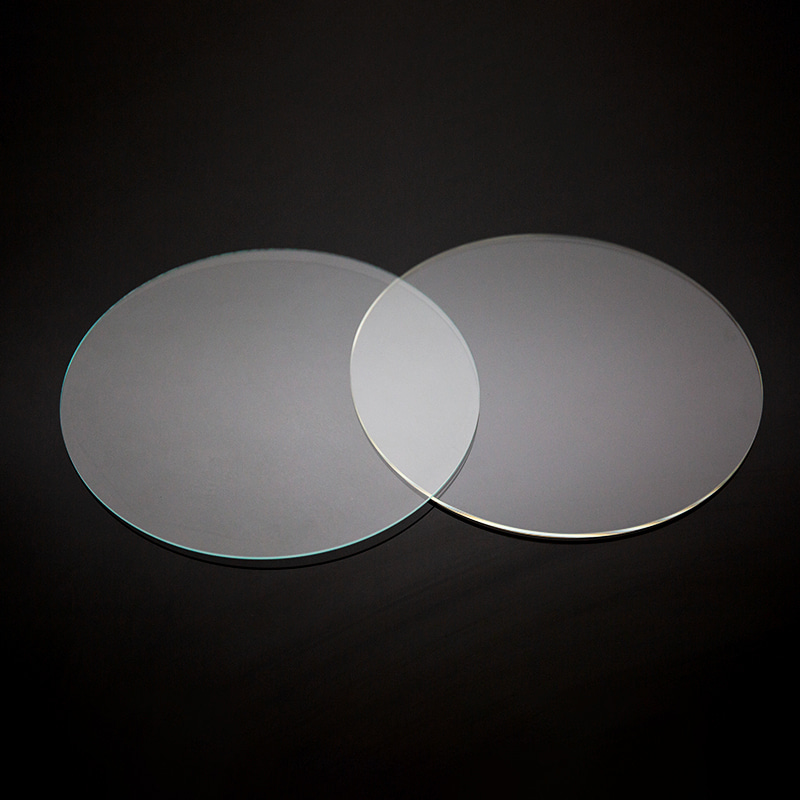

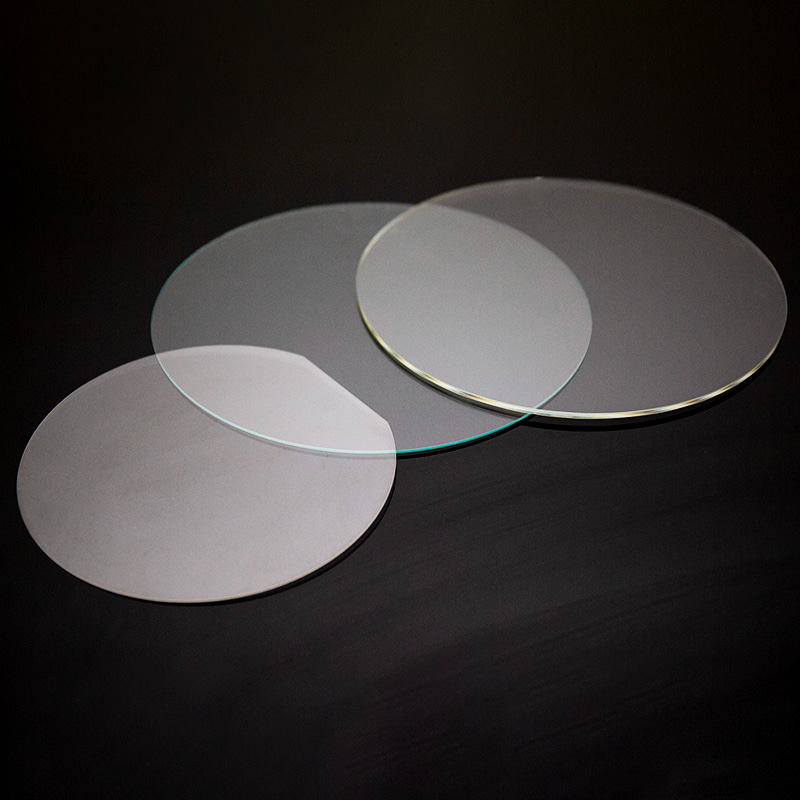

Thạch anh wafer

Các tấm thạch anh được sử dụng rộng rãi vật liệu quang học, được biết đến với độ tinh khiết cao, hệ số giãn nở nhiệt thấp, độ bền kéo cao, truyền ánh sáng mong muốn và tính chất điện độc đáo. Do đó, các tấm wafer thạch anh được sử dụng rộng rãi trong các trường khác nhau như chip bộ tách sóng ống phẳng PLC, MEMS và chất bán dẫn công nghệ cao.

Công ty của chúng tôi chuyên sản xuất dài hạn các tấm thạch anh có độ chính xác cao với độ dày ≥0,1mm và kích thước bên ngoài là ≥2 "". Ngoài 4 inch φ4 inch, φ5 inch, φ6 inch, φ8 inch và φ12 inch, chúng tôi cũng cung cấp các dịch vụ tùy chỉnh cho các kích thước khác. Thạch thạch thường được làm từ các vật liệu từ Corning, Nikon, Heraeus, v.v ... Đối với các tấm wafer thạch anh tùy chỉnh làm bằng các vật liệu khác, vui lòng liên hệ với doanh số của chúng tôi.

Do hiệu suất quang học mong muốn của chúng, các tấm thạch anh cũng được sử dụng rộng rãi trong các ứng dụng quang học và quang tử. Chúng thể hiện độ trong suốt cao trong quang phổ cực tím, có thể nhìn thấy và gần hồng ngoại, làm cho chúng phù hợp với ống kính, cửa sổ, lăng kính và các thành phần quang học khác được sử dụng trong hệ thống laser, quang phổ và hình ảnh. Các tấm thạch anh cho thấy sự hấp thụ và tán xạ quang tối thiểu, cho phép truyền ánh sáng hiệu quả. Ngoài ra, hệ số giãn nở nhiệt thấp của chúng đảm bảo độ ổn định quang học trong phạm vi nhiệt độ rộng, khiến chúng trở thành một lựa chọn lý tưởng để yêu cầu các ứng dụng quang học.

+86-519-83200018 Liên hệ với chúng tôi
PREV：Wafer thủy tinhNEXT：Sapphire wafer
  • Sự miêu tả
  • Nhận xét

  • Thông số kỹ thuật

    2 inch

    4 inch

    6 inch

    8 inch

    Đường kính

    50Thì8 ± 0,1 mm

    100 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    Độ dày

    430 ± 25 um hoặc tùy chỉnh

    650 ± 25 um hoặc tùy chỉnh

    1300 ± 25 um hoặc tùy chỉnh

    1300 ± 25 um hoặc tùy chỉnh

    Độ thô

    RA ≤ 0,3nm

    RA ≤ 0,3nm

    RA ≤ 0,3nm

    RA ≤ 0,3nm

    WARPAGE

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Tổng độ lệch độ dày

    3 um

    3 um

    3 um

    3 um

    Bề mặt

    20/10

    20/10

    20/10

    20/10

    Trạng thái bề mặt

    Đánh bóng hai mặt; Được đánh bóng ở một bên

    Hình dạng

    Tròn, với các cạnh định vị

    Các cạnh đảo ngược

    45 ° , C Hình dạng

    Vật liệu

    SAPPHIRE CRYSTAL

    Nhận xét

    Sapphire wafers có thể được tùy chỉnh

Sản phẩm liên quan

Về chúng tôi
Công ty TNHH Kỹ thuật và Kỹ thuật Changzhou Haolilai, Ltd.

Được thành lập vào năm 1998, HLL là Trung Quốc Thạch anh wafer nhà sản xuất Và Thạch anh wafer nhà cung cấp, nằm trong Khu phát triển công nghệ cao cấp quốc gia, Changzhou, Jiangsu, Trung Quốc. Nó lân cận đường cao tốc Thượng Hải-Nanjing ở phía bắc, nhà ga đường sắt cao tốc Changzhou ở phía đông, sân bay Changzhou ở phía tây. HLL có diện tích 35.000m² và đã vượt qua chứng nhận hệ thống như ISO9001: 2015, ISO14001: 2015 và IATF16949.
Là một doanh nghiệp công nghệ cao ở tỉnh Giang Tô, HLL tự hào có một đội ngũ tài năng với kinh nghiệm chuyên sâu và công nghệ chuyên nghiệp. HLL đã thành lập Trung tâm Công nghệ Kỹ thuật Lens Lens Jiangsu Precision và Trung tâm nghiên cứu công nghệ doanh nghiệp Jiangsu và có được nhiều bằng sáng chế cho các phát minh, nhiều bằng sáng chế mô hình tiện ích và nhiều sản phẩm công nghệ mới của Jiangsu.
HLL chủ yếu phát triển và tạo ra các thành phần quang học chính xác khác nhau. Tập trung vào quang học laser, quang học tự động, ngành bán dẫn và quang học tiêu dùng. HLL sẽ cố gắng trở thành một chuẩn mực trong ngành công nghiệp quang học của Trung Quốc.
