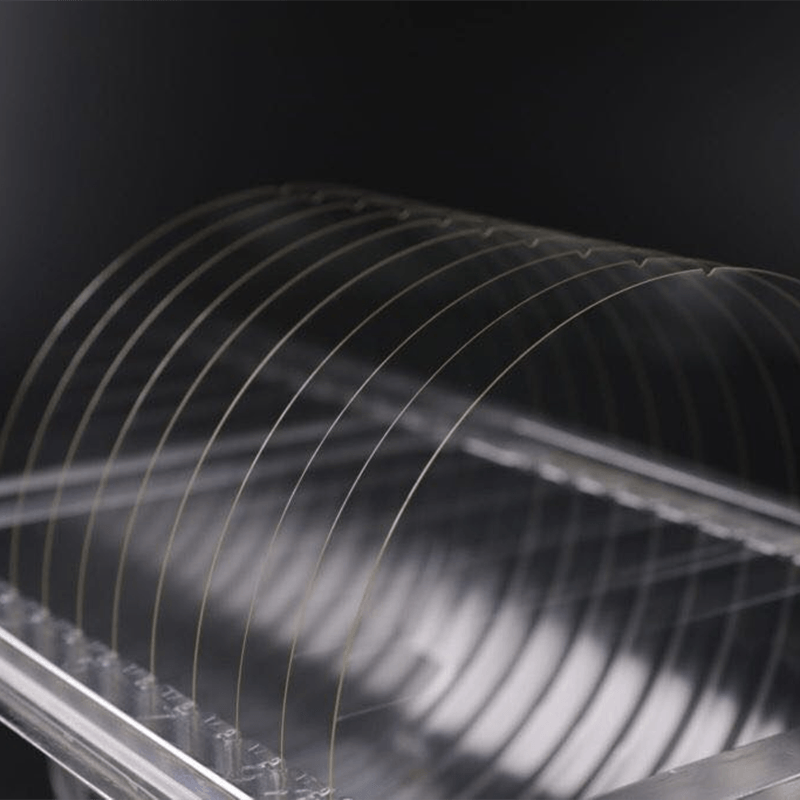

Wafer thủy tinh

Wafer thủy tinh

Do độ trong suốt của nó, cường độ huỳnh quang thấp, hệ số giãn nở tối thiểu, khả năng chống sốc nhiệt mạnh, độ ổn định hóa học tích cực, điện trở cào và hàm lượng kiềm thấp, các tấm kính được sử dụng rộng rãi trong các sản phẩm công nghệ cao như CMOS, cảm biến CCD, mạch điện tử (ICS).

Công ty của chúng tôi chuyên sản xuất các tấm kính thủy tinh có độ chính xác cao với độ dày ≥0,1mm và kích thước bên ngoài là ≥2 ". Ngoài φ4 inch thông thường Borofloat, Borosilicate (D263T), Corning E-XG, BK7, v.v. Đối với các bánh quế thủy tinh tùy chỉnh làm bằng các vật liệu khác, vui lòng liên hệ với doanh số của chúng tôi.

Trong ngành công nghiệp điện tử, các tấm wafer thủy tinh được sử dụng làm chất nền để sản xuất các hệ thống vi sinh điện tử tích hợp (ICS) và các thiết bị bán dẫn khác. Kính cung cấp một bề mặt ổn định và trơ cho lắng đọng màng mỏng và tạo khuôn mạch. Ngoài ra, các tấm wafer thủy tinh thể hiện hiệu suất nhiệt dương, cho phép tản nhiệt hiệu quả trong quá trình vận hành thiết bị. Khi kích thước thiết bị điện tử co lại và độ phức tạp tăng lên, nhu cầu về các tấm thủy tinh chất lượng cao với độ dày đồng nhất và mật độ khiếm khuyết thấp ngày càng trở nên quan trọng.

Các ứng dụng quang học cũng được hưởng lợi rất nhiều từ các tấm wafer thủy tinh, đặc biệt là trong việc sản xuất ống kính, gương và bộ lọc. Độ trong suốt và tính đồng nhất của kính làm cho nó trở thành một vật liệu lý tưởng cho các thành phần quang học chính xác được sử dụng trong máy ảnh, kính viễn vọng và hệ thống laser. Bằng cách kiểm soát cẩn thận thành phần và độ dày của các tấm vải thủy tinh, các nhà sản xuất có thể tùy chỉnh các đặc tính quang học của chúng để đáp ứng các yêu cầu cụ thể để truyền ánh sáng, phân tán và phân cực.

+86-519-83200018 Liên hệ với chúng tôi
PREV：Không có bài viết trướcNEXT：Thạch anh wafer
  • Sự miêu tả
  • Nhận xét

  • Đặc điểm kỹ thuật

    4 inch

    5 inch

    6 inch

    8 inch

    12 inch

    Đường kính

    100 ± 0,1 mm

    125 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    300 ± 0,1 mm

    Độ dày

    500 ± 5 um hoặc tùy chỉnh

    625 ± 5 um hoặc tùy chỉnh

    675 ± 5 um hoặc tùy chỉnh

    725 ± 5 um hoặc tùy chỉnh

    900 ± 5 um hoặc tùy chỉnh

    Độ thô

    Ra ≤ 1nm

    Ra ≤ 1nm

    Ra ≤ 1nm

    Ra ≤ 1nm

    Ra ≤ 1nm

    WARPAGE

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Độ phẳng

    3 um

    3 um

    3 um

    3 um

    3 um

    Bề mặt

    20/10

    20/10

    20/10

    20/10

    20/10

    Hình dạng

    Tròn, với các cạnh định vị, với các góc định vị

    Các cạnh đảo ngược

    45 °, thông số kỹ thuật bán; C Hình dạng

    Vật liệu

    Sodalime, Pyrex, Borofloat, Borosilicate (D263T), Corning Eagle XG, BK7, ETC.

    Nhận xét

    Bánh bằng kính có thể được tùy chỉnh
