Bộ phản xạ quang học có thể cải thiện hiệu quả chiếu sáng của đèn LED không?

Đèn LED đã biến đổi hệ thống chiếu sáng hiện đại nhờ hiệu quả sử dụng năng lượng, tuổi thọ dài và tính linh hoạt. Tuy nhiên, việc tối đa hóa hiệu quả của hệ thống đèn LED không chỉ phụ thuộc vào chất lượng của đèn LED mà còn phụ thuộc vào cách định hướng và sử dụng ánh sáng phát ra. Một thành phần quan trọng đóng vai trò quan trọng trong quá trình này là phản xạ quang học .

Tìm hiểu về phản xạ quang học

MỘT phản xạ quang học là một bề mặt được thiết kế để chuyển hướng ánh sáng. Không giống như một chiếc gương đơn giản, có thể phản chiếu ánh sáng mà không định hình nó, gương phản xạ quang học được thiết kế cẩn thận để kiểm soát đường đi và sự lan truyền của ánh sáng. Trong hệ thống đèn LED, gương phản xạ thường được đặt xung quanh nguồn sáng để chuyển hướng các photon phát ra theo hướng mong muốn, giảm lãng phí và cải thiện độ đồng đều của ánh sáng.

Tấm phản xạ có nhiều hình dạng và vật liệu khác nhau, bao gồm:

• Phản xạ parabol: Tập trung ánh sáng vào một chùm tia định hướng.
• Phản xạ hình elip: Trải đều ánh sáng trên vùng mục tiêu.
• Gương phản xạ phẳng hoặc phẳng: Chuyển hướng ánh sáng mà không tập trung.
• Lớp phủ kim loại và chất điện môi: Ảnh hưởng đến hiệu suất và quang phổ của ánh sáng phản xạ.

Bộ phản xạ quang học nâng cao hiệu quả của đèn LED như thế nào

1. Hướng ánh sáng hiệu quả hơn

Đèn LED phát ra ánh sáng ở góc rộng, thường chỉ hữu ích một phần. Ví dụ, trong thiết bị đèn downlight, ánh sáng phát ra theo chiều ngang hoặc ngược lại không chiếu sáng được khu vực mong muốn. Bằng cách sử dụng tấm phản xạ, nhiều ánh sáng hơn có thể được chuyển hướng về phía trước, tăng lumen có thể sử dụng mà không làm tăng mức tiêu thụ điện năng. Điều này đặc biệt quan trọng trong các ứng dụng như đèn đường, đèn định vị và đèn pha ô tô.

2. Giảm mất ánh sáng

Nếu không có gương phản xạ, một phần đáng kể ánh sáng LED có thể thoát ra khỏi thiết bị cố định hoặc bị các bộ phận xung quanh hấp thụ. Bộ phản xạ quang học giảm thiểu sự mất mát này bằng cách thu giữ ánh sáng đi lạc và chuyển hướng nó , nâng cao hiệu quả của hệ thống một cách hiệu quả. Các nghiên cứu đã chỉ ra rằng việc tích hợp các tấm phản xạ được thiết kế tốt có thể tăng lượng ánh sáng tổng thể lên 10–30%, tùy thuộc vào thiết kế của thiết bị cố định.

3. Tăng cường tính đồng nhất của ánh sáng

Bộ phản xạ quang học cũng cải thiện sự phân bố ánh sáng, ngăn ngừa các điểm nóng hoặc ánh sáng không đồng đều. Điều này đặc biệt có giá trị trong chiếu sáng văn phòng, trưng bày bán lẻ và chụp ảnh , trong đó độ sáng đồng đều là điều cần thiết. Bằng cách định hình kiểu ánh sáng, tấm phản xạ có thể đảm bảo rằng mọi phần của khu vực mục tiêu đều nhận được ánh sáng thích hợp mà không bị chói không cần thiết.

4. Hỗ trợ quản lý nhiệt

Một số tấm phản xạ, đặc biệt là tấm phản xạ bằng kim loại, cũng có thể hỗ trợ tản nhiệt. Đèn LED rất nhạy cảm với nhiệt độ và nhiệt độ quá cao có thể làm giảm hiệu quả và tuổi thọ. Trong khi mục đích chính của gương phản xạ là quang học, một số thiết kế nhất định góp phần gián tiếp vào quản lý nhiệt , giúp duy trì hiệu suất đèn LED.

Các loại phản xạ được sử dụng trong chiếu sáng LED

Các ứng dụng LED khác nhau yêu cầu các loại gương phản xạ khác nhau. Việc chọn đúng loại có thể tác động đáng kể đến hiệu quả:

Phản xạ parabol

• Tập trung ánh sáng vào một chùm tia chặt chẽ, định hướng.
• Phổ biến trong đèn pin, đèn định vị và ánh sáng sân khấu.
• Cung cấp cường độ sáng cao theo một hướng cụ thể.

Chóa phản xạ hình elip hoặc dạng tự do

• Trải đều ánh sáng trên vùng mục tiêu.
• Thích hợp cho các ứng dụng chiếu sáng và trang trí thông thường.
• Giảm thiểu các đốm đen hoặc ánh sáng chói.

Phản xạ khuếch tán

• Tán xạ ánh sáng để chiếu sáng nhẹ nhàng hơn.
• Thường được sử dụng trong chiếu sáng văn phòng hoặc khu dân cư để tạo ra ánh sáng đồng đều.
• Hữu ích trong các ứng dụng yêu cầu bóng tối thiểu.

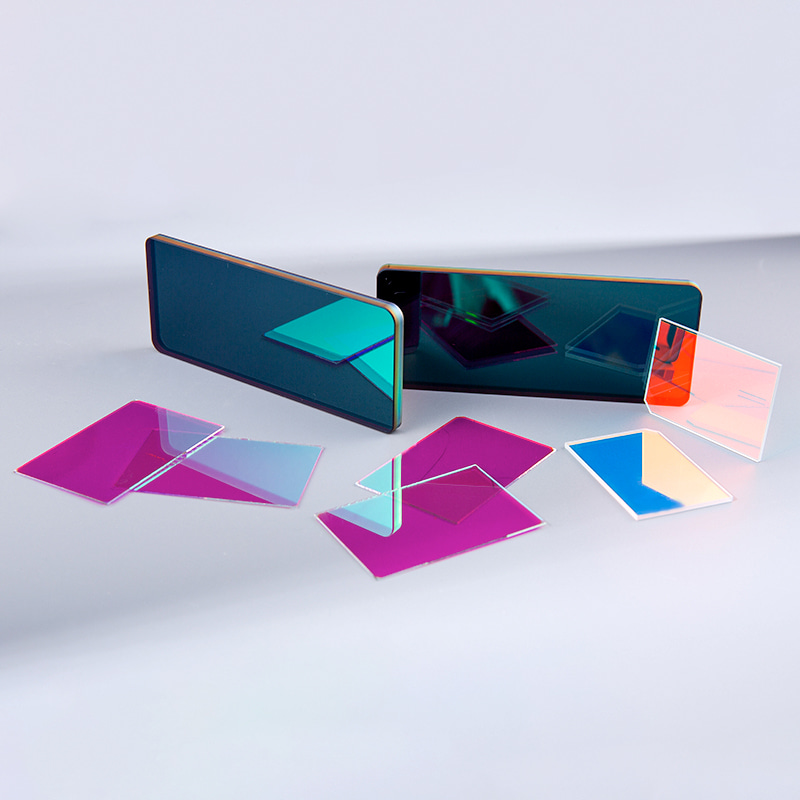

Lớp phủ kim loại và chất điện môi

• Phản xạ kim loại: Thường được làm bằng nhôm hoặc bạc, mang lại độ phản chiếu và độ bền phổ rộng.
• Phản xạ điện môi: Lớp phủ nhiều lớp đạt được độ phản xạ cao trong phạm vi bước sóng cụ thể. Hữu ích trong các ứng dụng nhạy cảm với màu sắc.

Những cân nhắc thực tế để thực hiện

Mặc dù bộ phản xạ quang học có thể cải thiện hiệu suất của đèn LED nhưng việc thiết kế và tích hợp chúng đòi hỏi phải lập kế hoạch cẩn thận.

1. Hình dạng và hình học của gương phản xạ

Hình dạng của gương phản xạ quyết định hướng ánh sáng. Các tấm phản xạ được thiết kế không đúng cách có thể gây chói, điểm nóng hoặc chiếu sáng không đồng đều , làm giảm hiệu quả đạt được. Các công cụ mô phỏng nâng cao có thể mô hình hóa các đường dẫn ánh sáng để tối ưu hóa thiết kế gương phản xạ.

2. Lựa chọn vật liệu

Chất liệu phản xạ ảnh hưởng tới độ phản xạ và tuổi thọ. Nhôm được ưa chuộng do tính phản xạ cao, chi phí thấp và độ bền. Gương phản xạ bằng nhựa có lớp phủ phản chiếu nhẹ hơn nhưng có thể xuống cấp nhanh hơn dưới nhiệt. Lớp phủ điện môi có thể đạt được độ phản xạ cao hơn đối với các bước sóng cụ thể nhưng có thể làm tăng chi phí.

3. Hoàn thiện bề mặt

Bề mặt nhẵn, được đánh bóng đảm bảo độ phản chiếu tối đa. Bề mặt gồ ghề làm tán xạ ánh sáng, làm giảm hiệu suất nhưng đôi khi tạo ra hiệu ứng khuếch tán như mong muốn. Kết thúc phải phù hợp với ứng dụng dự định.

4. Tích hợp đèn LED phản chiếu

Sự tích hợp hiệu quả giữa nguồn LED và gương phản xạ là rất quan trọng. các khoảng cách, căn chỉnh và góc của tấm phản xạ so với chip LED xác định mức độ chuyển hướng ánh sáng hiệu quả. Sự liên kết kém có thể phủ nhận bất kỳ lợi ích hiệu quả nào.

Ứng dụng trong thế giới thực

Chiếu sáng đường phố và ngoài trời

Đèn đường LED thường kết hợp gương phản xạ parabol hoặc dạng tự do để tối đa hóa độ che phủ ánh sáng đồng thời giảm ô nhiễm ánh sáng. Thiết kế phản xạ phù hợp đảm bảo đường và vỉa hè nhận đủ ánh sáng mà không lãng phí năng lượng cho các khu vực xung quanh.

Chiếu sáng ô tô

Đèn pha ô tô sử dụng gương phản xạ để tạo ra chùm tia tập trung chiếu sáng con đường phía trước. Đèn pha LED hiện đại dựa trên hình học phản xạ chính xác để đạt được hiệu suất phát sáng cao đồng thời tránh chói cho người lái xe khác.

Đồ đạc thương mại và dân cư

Đèn chiếu sáng, đèn bảng và đèn chiếu sáng sử dụng gương phản xạ để cải thiện độ sáng và độ đồng đều. Bộ phản xạ giảm số lượng đèn LED cần thiết để đạt được cùng mức độ chiếu sáng, góp phần tiết kiệm năng lượng.

Ứng dụng chuyên ngành

Trong nhiếp ảnh, ánh sáng studio và ánh sáng làm vườn, tấm phản xạ định hình ánh sáng để đạt được hiệu ứng mong muốn. Ngay cả trong các hệ thống laser và quang học, tấm phản xạ có thể nâng cao hiệu quả và tính định hướng của ánh sáng.

Hạn chế và thách thức

Mặc dù gương phản xạ quang học rất có lợi nhưng chúng không phải là giải pháp phổ quát:

1. Chi phí so với lợi ích: Phản xạ chất lượng cao có thể làm tăng chi phí cố định. Trong một số ứng dụng năng lượng thấp, việc tăng hiệu quả có thể không bù đắp được chi phí tăng thêm.
2. Độ phức tạp của thiết kế: Tấm phản xạ yêu cầu thiết kế cẩn thận để tránh chói hoặc tán xạ ánh sáng không mong muốn. Thiết kế không phù hợp có thể làm giảm hiệu quả hơn là cải thiện nó.
3. BẢO TRÌ: Tấm phản xạ có thể tích tụ bụi hoặc xuống cấp theo thời gian, làm giảm hiệu quả của chúng. Việc vệ sinh thường xuyên có thể cần thiết, đặc biệt là ở môi trường ngoài trời hoặc công nghiệp.
4. Hạn chế về nhiệt: Một số vật liệu phản chiếu có thể xuống cấp dưới nhiệt độ đèn LED cao, ảnh hưởng đến hiệu suất lâu dài.

Phần kết luận

Bộ phản xạ quang học có thể cải thiện đáng kể hiệu quả chiếu sáng của đèn LED bằng cách chuyển hướng ánh sáng, giảm thiểu tổn thất và tăng cường tính đồng nhất. Khi được thiết kế và tích hợp chính xác, tấm phản xạ cho phép hệ thống chiếu sáng đạt được quang thông cao hơn với cùng mức tiêu thụ điện năng, cải thiện cả hiệu suất năng lượng và hiệu suất hình ảnh.

Hiệu quả của tấm phản xạ phụ thuộc vào vật liệu, hình dạng, hoàn thiện và tích hợp và sự lựa chọn tốt nhất sẽ thay đổi tùy theo ứng dụng. Mặc dù gương phản xạ không phải là thuốc chữa bách bệnh nhưng chúng là công cụ thiết thực và đã được chứng minh để tối đa hóa hiệu suất của đèn LED, đặc biệt là trong đèn đường, đèn pha ô tô, đèn chiếu sáng thương mại và hệ thống quang học chuyên dụng.

Bằng cách hiểu các nguyên tắc phản chiếu và chọn đúng loại gương phản chiếu, các nhà thiết kế và kỹ sư ánh sáng có thể làm cho hệ thống đèn LED sáng hơn, đồng đều hơn và tiết kiệm năng lượng hơn , cuối cùng mang lại ánh sáng tốt hơn đồng thời giảm mức tiêu thụ điện.
